西藏40kw電磁加熱器電路圖

電阻線材加熱過程中電能浪費的原因：傳統采暖行業普遍采用電阻導線和石英加熱方式，這種傳統加熱方式熱效率低。電阻絲和石英主要通過電加熱，然后熱量轉移到料桶上。作為種加熱材料，這種加熱效果的大熱利用率僅為50%左右，其余50%左右的熱量被排放到空氣中。傳統電阻線材加熱方式的電能損耗高達50%。

普通加熱圈加熱方式:接觸式熱傳遞加熱：

1、耗電的 30-70% 轉化為工作熱能。

2、加熱通過接觸方式傳遞熱能。

3、加熱及冷卻都有慣性現象產生，及升溫降溫都緩慢。

4、加熱有死角，不能完全包裹在料筒外層。

5、加熱圈損耗大，壽命短。

電磁加熱器的前景：當前世界經濟不景氣，企業生存壓力大，而塑膠行業競爭激烈。降低生產成本，提高產品的競爭力，是每個企業面臨的個核心問題，而電費在塑膠行業生產成本中占有很大比例，塑料企業對于節省電費，降低生產成本自然非常關心。采用電磁加熱方式對于塑料機械來說，可以有明顯的節電效果，而且少可達到30%，有些原來熱效率不高的機械更是可達到80%，也正是鑒于這點，引起范圍塑料企業和行業人士的關注。

電磁感應加熱器與電磁加熱器的區別？簡單的說，他們實質上沒什么區別，都是電磁線圈發熱盤而已，并且加熱的物質是有含鐵的物質。但是電磁感應加熱器的加熱原理是感應加熱電源產生的交變電流通過線圈而產生磁場，原子相互碰撞、摩擦而產生熱能而電磁加熱器則是利用電磁感應加熱器的原理將電能轉換為熱能，將交流電壓轉換成直流電壓，再經過控制電路將直流電壓轉換為高頻電壓等系列轉換轉成磁場而加熱的方式。由于加熱方式不樣，因此，操作的方式也是不樣的。節能的效果電磁感應加熱器會更好。

如何選擇合適功率的電磁感應加熱器？

1、被加熱的工件形狀和尺寸：工件大、棒料、實材，應選用相對功率大，頻率低的感應加熱設備；工件小、管材、板材、齒輪等，則選用相對功率小，頻率高的電磁感應加熱器。

2、需要加熱的深度和面積：加熱深度深，面積大，整體加熱，應選用功率大，頻率低的感應加熱設備；加熱深度淺，面積小，局部加熱，選用相對功率小，頻率高的電磁感應加熱設備。

3、所需的加熱速度：需要的加熱速度快，應選用功率相對較大，頻率相對較高的感應加熱設備。

4、工藝要求：般來說，淬火、焊接等工藝，相對可以功率選小些，頻率選高些；退火、回火等工藝，相對功率選大些，頻率選低些；紅沖、熱殿、熔煉等，需要透熱效果好的工藝，則電磁加熱器功率應選得更大，頻率選得更低。

電磁感應加熱器線圈發熱的問題：

1、如果將金屬物體置于磁場中，或把它在磁場中切割磁力線時，其內部會產生感應電流。這種感應電流會使金屬塊會很快的發熱。電磁感應加熱器的線圈發熱要看溫度達到多少度，在般的情況下，電磁線圈的正常溫度在70度左右，80度以下才是正常的，如果超過了90度，肯定就是有問題了。

2、電磁感應加熱器線圈本身的問題：線圈的問題就涉及的質量和選配上了。（質量上的問題就不講解了），如果是使用高頻線，那線般問題不大。這種情況其實還是主板的問題，我們的以前的主板也會有這個問題，因?yàn)橹靼迦毕?，?5平方的線也比較粗了，集膚效應導致線材發熱也是必然的，以前我們都是用多股漆包高頻線來解決密封電氣箱內，每個器件的發熱量的，其實使用上沒什么區別，就是安裝變得繁瑣了些，不過現在公司的電蔗感應加熱器已經改善，調整了機器的Q值，并對整個機芯做了隔熱、散熱處理，斷不會出現單根25平方線高溫現象，所以如果大家買了機器發熱量過大，又不好退換的話，可以考慮下用多股線來代替單的25平方線，當然好還是找有實力的公司購買，畢竟多少是因?yàn)樵O(shè)計問題而導致的發熱現象。

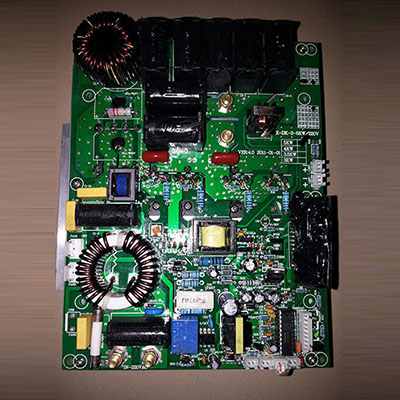

電磁加熱板為什么容易出問題？平時沒有注意機器內部清潔，灰塵過多導致機器短路。板子設計缺陷。模塊問題。

電磁加熱器優點電磁感應加熱優勢：

1、非接觸電磁感應加熱。

2、耗電的 95% 轉化為工作熱能。線圈損耗 ≈ 2%, 控制單元損耗 ≈ 2%, 緣隔熱層可以將98%的能量保留在料筒上。

3、只加熱料筒，而螺桿保持冷卻。

4、消除加熱的慣性現象，升溫降溫迅速。

5、加熱無死角，整體料筒均勻加熱。

6、電磁線圈保持涼爽，因此壽命超長。
