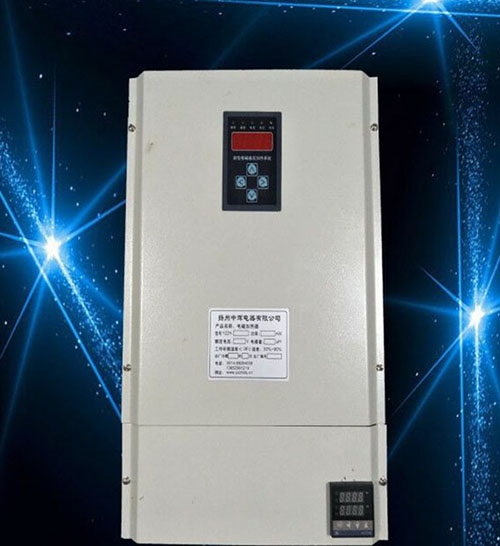

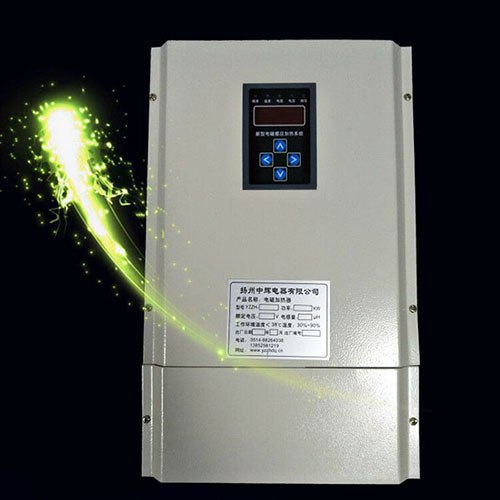

青海油田管道電磁加熱器8kw

電磁加熱器操作步驟簡介：

1、顯示界面：手動操作的情況：?jiǎn)?dòng)時：先啟動水泵，再啟動加熱；停止時：停止加熱，再停止水泵。

2、操作畫面：自動和手動兩個模式，可以根據實際情況切換；6個溫度區可以根據實際情況設定溫度。當前值為傳感器側出的實時值。

3、運行設置：此界面是在自動模式下的工作狀態。每周7天，每天4個時間段，根據實際情況設定（設置此界面，運行界面需調為手動模式）。

4、電磁加熱器：該界面可“運行”和“停止”電磁加熱器，同時可以觀察加熱器的實時參數6曲線。該界面主要觀察6個溫度的曲線圖，同時也可以插上U盤導出各個溫度段的參數，放于電腦上打印或是觀看。

5、儀表配置：主要是觀看本屏的些數據，未經設備廠的協助下不可隨意更改參數。

電磁加熱器用于油氣管道應用的特點：

1、熱效高：節能電磁加熱器不需要預熱管道。

2、不破壞管道保溫層：由于是感應節能電磁加熱，磁力線能穿透保溫層，改造管單。

3、安全性高：無明火，無熱輻射，溫度可控。

4、操作方便：在管道上纏上電磁線圈，做好溫度控溫探頭，調節控溫系統，開機調節即可自控加熱恒溫。

電磁加熱的優勢：不直接接觸產品，不會和金屬發生反應（如銅、鋁、鎳、不銹鋼等），也不會發出任何氣體，環保無毒，且設計了過流、短路、缺相、過壓、欠壓、過熱、線圈開路、抗干擾、防雷擊等多項自動保護功能，不會發生短路。電磁加熱裝置很好地結合了加熱設備應用環境和工作需要進行開發，對食品機械無需太多改動，便能輕松達到節能30-50%的效果，并能節省預熱時間，預熱時間通?？s減到1/3左右。具備節能降耗，精確控溫，可靠安全等三大特點。電磁加熱的原理是通過電子線路板組成部分產生交變磁場、當用含鐵質容器放置上面時，容器表面具即切割交變磁力線而在容器底部金屬部分產生交變的電流（即渦流），渦流使容器底部的鐵原子高速無規則運動，原子互相碰撞、摩擦而產生熱能。從而起到加熱物品的效果。

普及下電磁加熱器的應用原理，電磁加熱是將380V50Hz交流電變成530VDC-560VDC50HZ直流電，再經過變頻控制技術逆變成5KHZ-30Hz的高頻交流電流，通過電磁加熱感應器與電磁線圈組合轉換為高頻交變磁場，交變磁場的磁力線作用到金屬管道上產生鍋流，從而快速加熱金屬管道。

電磁加熱器的全橋和半橋的穩定性的異同：

、相同：在技術設計處理完善的情況下，均可達到較理想的運作穩定性。

二、元件損耗上不同：

1、全橋：各元件負擔較合理，損耗比較小，壽命較長。

2、半橋：各元件負擔較重，損耗比相對較大，壽命相對合理。

三、故障率上：

1、全橋：保護電路設計較復雜，周全，維修率較低。

2、半橋：保護電路設計較簡化，維修率(小元件)相對較高。

電磁加熱器用薄膜電容的要求和注意事項：

1、耐壓選擇不當：例如,交流輸入端,380V的線電壓,EMI電路用的電容器,三角形接法,部分工程師選擇MKP-X2 275V.AC (這會導致電容擊穿)。例如,LC諧振回路,很多工程師以為半橋諧振電容,耐壓只是直流母線537V的半即可(實際上這是嚴重錯誤的)。國內的機芯,有使用的薄膜電容器耐壓等1200V 1600V 2000V 2500V 3000V 4000V 需要根據自己的實際電路來選擇。正確的方式是用示波器加高壓探頭,實際測量下機芯在大功率的時候,諧振電壓的波形。

2、電流選擇不當：很多企業的工程師,研發人員,對于直流母線支撐電容器,LC諧振電容器,電容器的電流方面根本就沒經過具體計算和實際測量,造成電容器工作溫度非常高,大大縮短薄膜電容器的使用壽命,嚴重的出現短時間就炸掉電容器了。正確的方式,就是用電流互感器測量下諧振回路的電流值,還有通過機子在老化的時候測測電容器的溫升是否正常。

3、接線方式不當：在設計電磁加熱機芯的時候,很多情況下需要多個薄膜電容器并聯使用.并聯的好處就是可以增加過流能力,降低溫升.但是并聯電路,大的問題是過流不均.由于接線方式的不當,往往造成并聯的幾只電容器,某個位置的電容器溫度高,容易先壞掉。

磁加熱器安裝的要求有什么?

1、電磁加熱器要安裝在不進水或水霧、不潮濕、干凈的工作環境。

2、電磁加熱器如果安裝在電柜中，定要做好通風，保證設備散熱良好。

3、電磁加熱器的風扇和進風口很容易堆積灰塵，平常需要檢查和清理灰塵，以防風扇燒壞或者進風口處堵塞，防止加熱器過熱導致機器故障。

4、對于功率大的電磁加熱器，380V接線應按4～6A/mm2安裝，零線接大于1mm2就可以。對于220V電磁加熱器，火線和零線同時應按4～6A/mm2安裝，以保證使用安全。

電磁加熱器的溫度升不上去該怎么辦？第種解決方法：當為注塑機、吹膜機類似于小功率時，安裝電磁加熱器后有些機器溫度總是差點點。然后有的客戶就把功率調節大些還是樣，有的客戶還干脆就把溫度直接設定調高，大家都覺得很奇怪，有時候總感覺就是看不懂，摸不著頭腦。其實呢，這個大多數的原因不是功率安裝小，而且由于原來機器的溫控制器輸出的PID運算方法引起來的，啟動信號很短，有些短到1-5秒以內，電磁加熱器都還沒有來得及開始工作，就又?jǐn)嗔?。所以?dǎo)致電磁加熱器大多數時間處于停止?fàn)顟B(tài)，基本上是沒有在加熱的。因?yàn)榧訜岬臏囟瓤偸沁_(dá)不到的。這時我們可以調節機器中的斷開延時工作時間，來達到溫度要求。詳細的方法使用說明書上也有，調節為8-15秒，默認為0秒，般為8秒鐘就可以實現沒有溫差了，但是得注意哦，不要調節到太大，否則溫度可能會超的。
