天津如何制作電磁加熱器技術

電磁加熱器的電流小于5A時，控制器會自動檢測，如果連續超過三次檢測均小于5A時顯示窗1會顯示“E1”并閃爍，“電流小”指示燈會閃爍提示，蜂鳴音每5秒短響次。解決方法：

1、確認線圈是否已正確連接。

2、檢測與低頻互感器相連的相線是否正常。

3、檢測低頻互感器是否開、短路。

4、檢測CN7連接是否正常。

5、檢測C39、DB1、R30、C41、R19、C40、C42、是否短路。

6、檢測DB1、R20、R18是否開路。

7、檢測U5第18腳是否接觸良好。

哪些因素會導致電磁加熱器發生故障？

：電磁加熱器電路設計不科學。目前，在大功率電磁加熱電路系統中，大部分廠家采用過去的傳統模擬3525或494電路，產生兩路或四路PWM，采用調頻方法驅動IGBT，改變諧振回電流大小來達到調節功率大小的目的，再采用4046進行鎖相控制，在工業上加熱應用已經很普遍，技術也比較成熟。但是，它的硬件電路復雜，所以大多體積龐大，也不便于生產和調試，特別是容易由于所選用的器件特性差異，致使電源致性差，工作中生產的高強的電磁干擾時，鎖相或保護部分容易失靈，容易造成故障。

二：電力器件布局不合理。在大功率工業電磁加熱主結構電路中，常為半橋電路和全橋電路，通常2-25KW功率別采用半橋電路，全橋電路可以實現20KW以上功率。般地，功率大于25KW后，線圈的高頻電流比較大，發熱比較多，當主電路電力功率器件布局不合理時，可能會產生高強干擾，有可能使慮波電容、揩振電容或IGBT模塊擊穿。為了用戶的安裝安全考慮，般把半橋電路大功率定為15KW，降低IGBT模塊電流應力，當功率大于20KW時，建議用戶選擇全橋主電路結構。當然，在特定的應用場合，需要加熱面積比小，功率密度比較大時，我們合理科學地可以幫助用戶把半橋電路安全做到30KW。

電阻線材加熱過程中電能浪費的原因：傳統采暖行業普遍采用電阻導線和石英加熱方式，這種傳統加熱方式熱效率低。電阻絲和石英主要通過電加熱，然后熱量轉移到料桶上。作為種加熱材料，這種加熱效果的大熱利用率僅為50%左右，其余50%左右的熱量被排放到空氣中。傳統電阻線材加熱方式的電能損耗高達50%。

挑選好的電磁加熱器有什技巧？

1、性能：隨著科學技術的進步，電磁加熱器的功能集成程度非常高，些產品甚至集中了各行各業工廠加熱設備等等諸多功能，那么，是不是功能越多就越好呢？這不定，因?yàn)楹芏喙δ芑蛟S客戶在以后的日子中根本用不上。般工廠在考慮和挑選電磁加熱器的功能的時候，定要根據自己的實際需要購買，注重自己需要多大功率的電磁加熱控制器來選擇控制器。

2、節能與環保：眼下階梯電價即將實施，選擇款節能的產品也十分必要，畢竟電用的越多，單價也將升高，而且，本身電磁加熱器也是高功率電器，因此選購的時候更應該注意其能耗。當前，市場上銷售的電磁加熱控制器，很多新型產品都使用了節能與環保的技術與設計，這對于消費者來說是有利的。

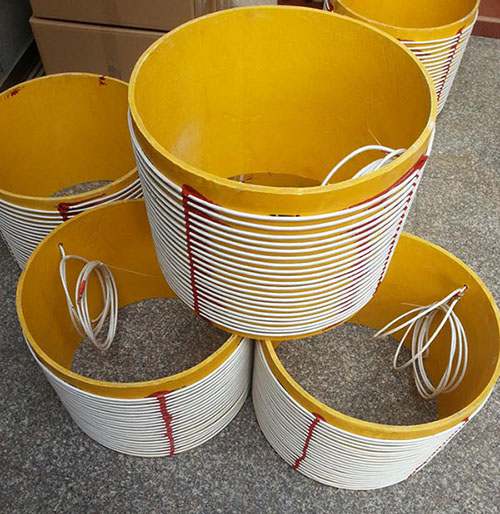

電磁加熱線圈繞法：電磁加熱線圈根據加熱體的形狀、大小而異，纏繞線圈的用線長度及電感量會有點差別。電磁感應加熱器每個功率用線的線徑大小般都是固定的，線長也是基本固定的（加熱體過大線長會加長比如直徑100MM和直徑1000MM用同樣的線長直徑小的加熱體繞的圈數多，繞在直徑大的加熱體上圈數就是會少圈數少電感量就會小，這個時候就應該適當增加用線長度，具體增加多少在沒有經驗的情況下要測實際的電感量確定），纏繞線圈的時候每圈之間的間隔距離根據加熱溫區大小長度及線長而定，可以圈圈緊密繞，也可以緊密繞幾圈間隔幾公分再緊密繞幾圈，也可以每圈與每圈之間都間隔點距離繞。如果加熱體尺寸有點小還可以把線圈繞成雙層或三層。

電磁加熱板的除塵方法有哪些：電磁加熱板很好的解決了傳統加熱器的各種弊端，尤其是資源浪費方面，電磁加熱板的能量轉化率非常的高，使用電磁加熱板雖然是非常的方便，但是對其做好除塵的工作也是非常有必要的，如果積累大量的灰塵，對于加熱的性能會造成很大的影響。電磁加熱器的使用給工廠帶來了很多便利，電磁加熱改造后工人工作環境得到很大提高。為了更好的使用該設備，請?jiān)O(shè)備維護人員及時做好電磁加熱除塵的。電磁加熱器提醒您要經常清掃加熱器里的灰塵，還要保證電磁加熱器所處位置通風。

如何選擇合適功率的電磁感應加熱器？

1、被加熱的工件形狀和尺寸：工件大、棒料、實材，應選用相對功率大，頻率低的感應加熱設備；工件小、管材、板材、齒輪等，則選用相對功率小，頻率高的電磁感應加熱器。

2、需要加熱的深度和面積：加熱深度深，面積大，整體加熱，應選用功率大，頻率低的感應加熱設備；加熱深度淺，面積小，局部加熱，選用相對功率小，頻率高的電磁感應加熱設備。

3、所需的加熱速度：需要的加熱速度快，應選用功率相對較大，頻率相對較高的感應加熱設備。

4、工藝要求：般來說，淬火、焊接等工藝，相對可以功率選小些，頻率選高些；退火、回火等工藝，相對功率選大些，頻率選低些；紅沖、熱殿、熔煉等，需要透熱效果好的工藝，則電磁加熱器功率應選得更大，頻率選得更低。

電磁加熱器是種怎樣的裝置：電磁加熱器是種利用電磁感應原理將電能轉換為熱能的裝置。在電磁加熱器內部，由整流電路將50/60Hz的交流電壓變成直流電壓，再經過控制電路將直流電壓轉換成頻率為15-20KHz的高頻電壓，高速變化的電流流過線圈會產生高速變化的磁場，當磁場內的磁力線通過金屬器皿(導磁又導電材料)底部金屬體內產生無數的小渦流，使器皿本身自行高速發熱，然后再加熱器皿內的東西。而電磁加熱本身對器皿和器皿內的物品的物理性質和化學性質不產生任何改變。
