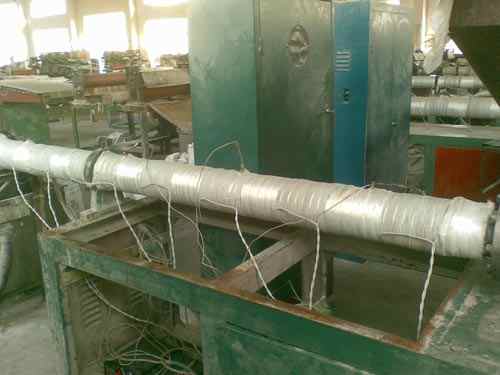

電磁加熱節電分析：電磁加熱器在塑料機械上節能30%-70%是怎么來的？

1、相比電阻加熱，電磁加熱器多了層保溫層，熱能利用率增加。

2、相比電阻加熱，電磁加熱器直接作用于料管加熱，減少了熱傳遞熱能損耗。

3、相比電阻加熱，電磁加熱器的加熱速度要快四分之以上，減少了加熱時間。

4、相比電阻加熱，電磁加熱器的加熱速度快，生產效率就提高了，讓電機處在飽和狀態，使其減少了，高功率低需求造成的電能損耗。

電磁加熱應用域：工業電磁節能改造廣泛應用于適用于塑機械加熱、木材、建筑、食品、醫療、化工等節能改造，如塑料注塑機，擠出機，吹膜機，拉絲機，塑料薄膜，管材，線材等機器、食品加工、紡織、印染、冶金、輕工、機械、表面熱處理及焊接，鍋爐，開水爐等行業，可以替代電阻加熱，以及燃料明火傳統能源。

1、紡織印染：原料采用電磁加熱可以提高能源利用效率，提高加熱速度，提高溫度控制精度；

2、輕工行業：罐頭以及其它塑料包裝的封口等等。

3、鍋爐行業：電磁鍋爐利用其加熱速度快的特點，可拋棄傳統鍋爐整體加熱的方式，只在鍋爐的出水端進行加熱，使水流在流動中完成加熱，加熱速度快，節省空間。

4、機械行業：高頻電磁加熱可以應用于與金屬表明熱處理，其效果比傳統處理方式有顯著提高，其他如各種機械零件的淬火，以及淬火后的回火、退火和正火等熱處理的加熱，壓力加工前的透熱。電磁加熱技術的應用，不僅有利于產品品質、生產效率的提升和節能降耗降低成本，也提升了設備制造企業的技術水平，在傳統行業中越來越廣泛地被接受和使用。

電磁加熱器的使用注意事項。使用環境溫度不高于60℃，且干燥、通風。請遠離易燃易爆物品。請勿使水及其他液體進入本機器。請勿使導電體或金屬屑進入本機器，及加熱體上電磁線圈。請勿在電路漏電情況下使用本機器。請勿將本機器平放，豎立，以有利于散熱。請勿在電磁線圈周圍放置任何鐵磁質材料。電源輸入、高頻輸出嚴禁使用鋁質接線鼻。在生產停止，不需要加熱時，嚴禁立即切斷電源；需要等散熱風扇停止轉動后，再切斷電源。請及時清理灰塵，保證其干凈、整潔。新安裝機器，調試前測試電感量，待電感量符合要求后再試機。非專業人士請勿調動本機器，如有問題請和經銷商或廠家聯系。接入電源電壓應符合本機器電氣規格中要求的參數。

電磁加熱器工作原理：電磁加熱是利用電磁感應原理將電能轉換為熱能的能量轉換過程，由整流電路將50/60Hz的交流電壓轉變成直流電壓，再經過功率控制電路將直流電壓轉換成頻率為20～40kHz的高頻電壓，當高速變化的交流電流通過線圈時，線圈會產生高速變化的磁場，磁場內的交變磁力線通過金屬管道時（導磁、導電材料），管壁體內產生無數的小渦流，使輸油管道的管壁本身自行發熱與原油進行熱交換，達到加熱原油的目的。變頻器是高頻電磁加熱器的核心部件，是利用電力半導體器件的通斷作用將工頻電源變換為另頻率的電能控制裝置。目前使用的變頻器主要采用交流—直流—交流方式，先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源轉換成頻率、電壓均可控制的交流電源供給電動機。變頻器的電路般由整流、中間直流環節、逆變和控制4個部分組成。整流部分為三相橋式不可控整流器，逆變部分為IGBT三相橋式逆變器且輸出為PWM波形，中間直流環節為濾波、直流儲能和緩沖無功功率。

工業節能加熱五種方法：

1、電磁感應加熱是利用交變電場產生交變的磁場，被加熱的物體切割磁場，產生渦流而自身加熱。需要電磁加熱器、電磁加熱感應線圈和被加熱的物體組成個完整的感應加熱系統。雖然是新興工業加熱方式，但經過這些年電磁加熱器生產廠家的努力，電磁感應加熱的發展快速。在塑料行業、食口行業等都得到廣泛應用。

2、在電弧加熱用于氣體產生幾千上萬度的加熱裝置。能加熱超高溫度，適合實驗域需要超高溫的加熱。

3、利用液體的電阻加熱。裝液體裝在個金屬的容器中，將金屬的端進行接地，再火線放入裝在金屬容器液體的適當位置進行加熱。

4、微波加熱也是種特定范圍的電磁波。對能吸收微波的物質能引起內部分子振動，而得動比較好的加熱，因?yàn)榻饘贂瓷湮⒉?，故微波不能加熱金屬。微波因?yàn)槠浼訜峋鶆蛩俣瓤?，清?jié)無污染。在食品行業中得到廣泛應用。因?yàn)槲⒉ň哂写┻\(yùn)性，注意不要用微波加熱那些外部不能加熱而內部能加熱的密封物體。

5、紅外加熱線屬于電磁波的種，物體振動會產生電磁波，其中就有紅外線。紅外線也是種新興的加熱方式。它適合加熱容易吸收紅外線的物體，如纖維、木材等。不適合加熱表面光滑而內部緊密的物體，如金屬等。紅外線加熱也因其加熱快速節能性好倍受歡迎。

電磁加熱器線圈短路，本控制器具有線圈短路檢測功能，通過對IGBT模塊UCE飽合壓降檢測來保護因線圈短路引起的IGBT損壞。本控制器連續三次檢測UCE超過設定值，則會關閉輸出。顯示窗1會顯示“E4”并閃爍，“短路”指示燈會閃爍提示，蜂鳴音每5秒短響4次。解決方法：

1、檢查線圈是是否有漏電、短路或電感量太小。

2、檢測主板與IGBT連線是否開路。

3、檢測D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否開路或變。

4、檢測光耦U1、U2、U3、U4是否損壞。

5、檢測U5第19腳是否為高電平，否則U5已損壞。

電磁感應加熱器控制溫度場的分布的原理及方法如下：

1、原理：導體處于交變電流中時，交變電流使導體周圍產生交變磁場，從而引起集膚效應使導體在短時間內迅速被加熱，交變電流的頻率越高，集膚效應越嚴重。

2、電流透入深度對感應加熱的影響：把金屬圓柱體放在通有交流電的線圈中，盡管金屬圓柱不與線圈接觸，線圈本身的溫度也很低，但是圓柱表面卻會被加熱到發紅，甚至熔化，這是由于電磁感應作用，在金屬柱中感生與線圈電流方向相反的渦流,在渦流的焦耳熱作用下，金屬自身發熱升溫所引起的。金屬圓柱中的感生電流的分布在表面強，在徑向從外到里按指數函數方式減小。這種電流不均勻分布的現象，隨電流頻率升高而趨顯著。

此外，挑選線圈時，還要考慮其線徑，材質，耐溫耐壓性能等。這些也都是由其使用條件決定的。在實際選配過程中，先要根據加熱需求確定所需設備功率，然后就可以知道其輸出電流值，進而確定線徑、材質，然后視現場的溫度情況，散熱情況等考慮其耐溫性能。如果挑選線圈時沒有考慮到這些因素，就很容易出現設備故障，例如線圈被燒壞，加熱效率低下，線圈不耐用等問題。輕則影響生產，重則造成人身事故。二線圈繞制：表面看來，線圈繞制這工作似乎是沒技術含量的，不就是把線材繞下組成個線圈嘛，這誰不會？但實際上并沒有那么簡單，線圈的繞制需要考慮到疊加、干擾、散熱、距離、感量匹配等因素。不同功率的電磁加熱器其所需要的線圈電感量是不樣的，只有實際電感量和理論值直，才能保證電磁加熱器的功率大化。例如，臺30KW的電磁加熱器，其理論電感量是240μH，線圈繞制時，只有實際感量為240μH，其功率才有可能完全達到。如果實際感量是100μH、150μH、300μH、400μH，那其這臺設備的實際使用功率可能就只有20KW，15KW，甚至根本啟動不了。三適用見場：電磁加熱器的廣泛應用性決定了其現場使用情況的復雜。在電磁加熱器眾多的使用域中，食品、塑料、化工、印刷、供暖、垃圾處理，每個行業的應用場景都不同，就是同個行業中，每個客戶的使用現場也有很大的差別。所以，電磁線圈不具有普遍適用性，是種不同使用場景有不同繞法的非標配件。
